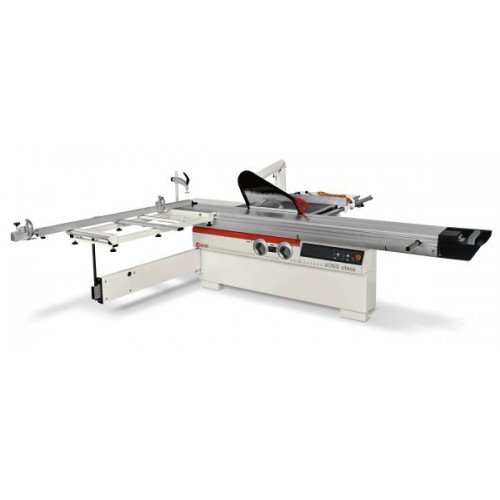

Форматно-раскроечный станок серии CLASS с ручной регулировкой SI 350 Class
Форматно-раскроечный станок серии CLASS с ручной регулировкой
станина, группа пилы, опорная рама и другие детали были выполнены и доведены до требуемых характеристик для того, чтобы выдержать неизбежно высокую нагрузку при раскрое массива.
станина станка, рассчитана для установки кареток длиной до 3800 мм, рама станины изготовлена, согнута и нормализована на заводе SCM из толстых листов стали, все посадочные места для установки узлов обработаны на высокоточных обрабатывающих центрах с ЧПУ.
каретка - европейский патент n° 0687520
Только SCM может использовать преимущества данного решения.
Осутствие обслуживания - отсутствие настроек - постоянная точность - долговечность - полное отсутствие вибраций - высокое качество резания

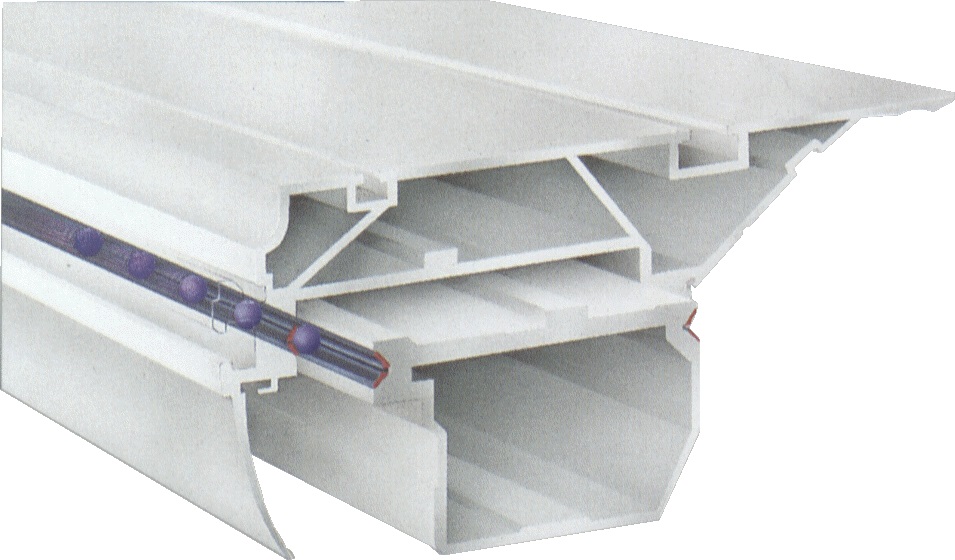

Аюминиевый профиль с закрытой структурой и экслюзивной геометрией.

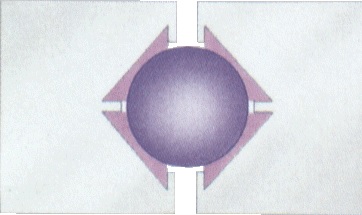

Эксклюзивная установка каретки на направляющих, исключающая любые смещения. закаленные стальные направляющие завальцованы в профиль каретки. Закаленные направляющие, с вогнутом фрезерованием для обеспечения практически полного контакта с шариками, за счет этого достигается точность пиления 0,05 мм на весь ход каретки, независимо от того какую длину каретка имеет 2600-3200-3800 мм.

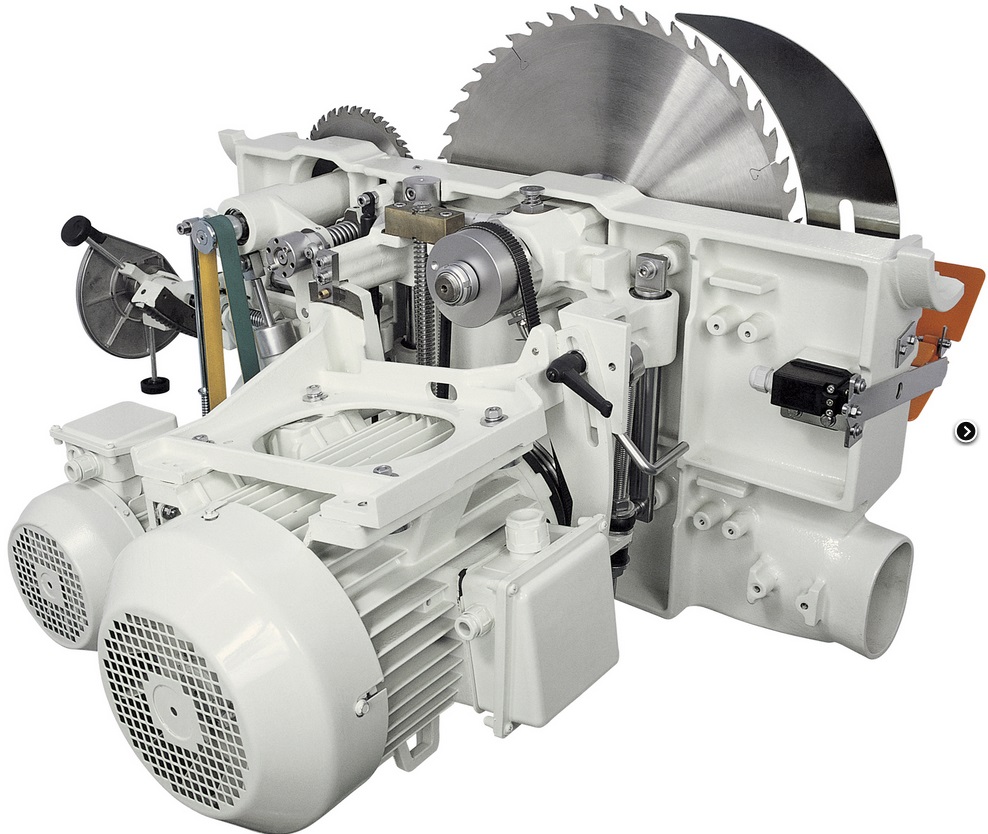

Пильный узел - этот компактный пильный узел был спроектирован на основе пильного узла, используемого в раскроечных центрах SCM, который работает в движении. Таким образом, характеристики этого пильного узла гораздо выше тех, которые требуются при работе в фиксированном положении.
Вертикальное перемещение пилы по двум круглым направляющим обеспечивает плавность операции и гарантирует долговечную точность, высокую жесткость и полное отсутствие вибраций.
Удобный и легкий в работе

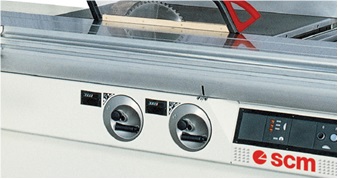

Все элементы управления расположены на фронтальной части станка – легко и удобно для оператора. Это стало возможным благодаря системе угловых приводов механизмов подъема и наклона пильной группы (патент СЧМ). Положение пильной группы отображается на цифровых механических индикаторах

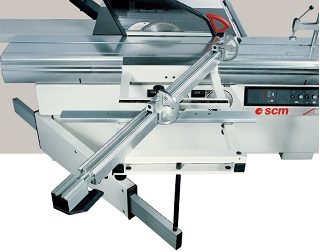

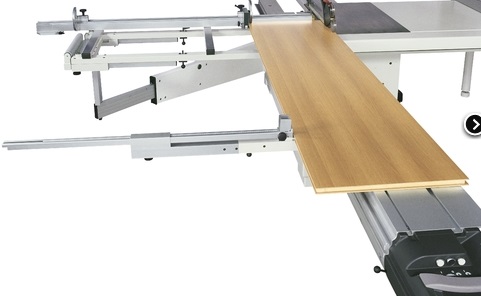

Универсальная линейка позволяет выполнять различные операции, включая форматную обрезку под прямым углом, параллельные пропилы, угловые пропилы. Положения базирующих упоров считываются по метрической шкале, которая установлена на всю длину линейки.
Подрезной узел с ручной настройкой

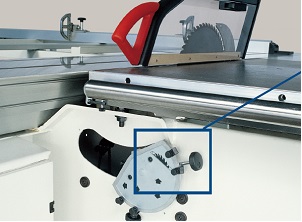

Высокоточный рычажный механизм контролирует вертикальную и горизонтальную настройку подрезной пилы, обеспечивая идеально точное позиционирование.
Наличие запоминающих стопоров позволяет быстро установить подрезную пилу в предыдущее положение. Это сводит к минимуму количество тестовых пропилов
Подвесной защитный кожух пилы
Он может быть полностью исключен из рабочей зоны простым поворотом суппорта. Суппорт закреплен под углом к опорной стойке, что позволяет увеличить рабочую ширину при работе с направляющей для параллельных резов. Данный защитный кожух является стандартным оснащением на моделях изготовленных в соответствии с европейскими нормами безопасности и опцией на других (опция)
Технические характеристики |
SI350 CLASS |
Максимальная высота пропила при 90°, мм |
118 с пилой диам. 350мм |
Максимальная высота пропила при 45°, мм |
81 с пилой диам. 350мм |
Угол наклона пилы, градусы |
45 |
Подъем-опускание и наклон пил |
ручное |
Частота вращения основной пилы, об/мин |
4000 |
Частота вращения подрезного диска, об/мин |
8500 |
Мощность двигателя основной пилы, кВт (л.с.) (S6) |
7 (9,5) |
Мощность двигателя подрезной пилы, кВт (л.с.) (S6) |
0,9 (1,2) |
Размеры раскраиваемых плит: - с кареткой 3200, мм |
3200x3200 |
Ширина пропила по параллельной направляющей линейке, мм |
1270 |
Диаметр аспирационного патрубка: - на станине, мм - на подвесном защитном кожухе, мм - на расклинивающем ноже, мм |
120 100 60 |
Описание комплектации |
SI350 Class - форматно-раскроечный станок, с электрозащитой и ручными настройками |

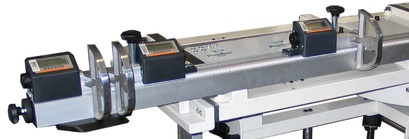

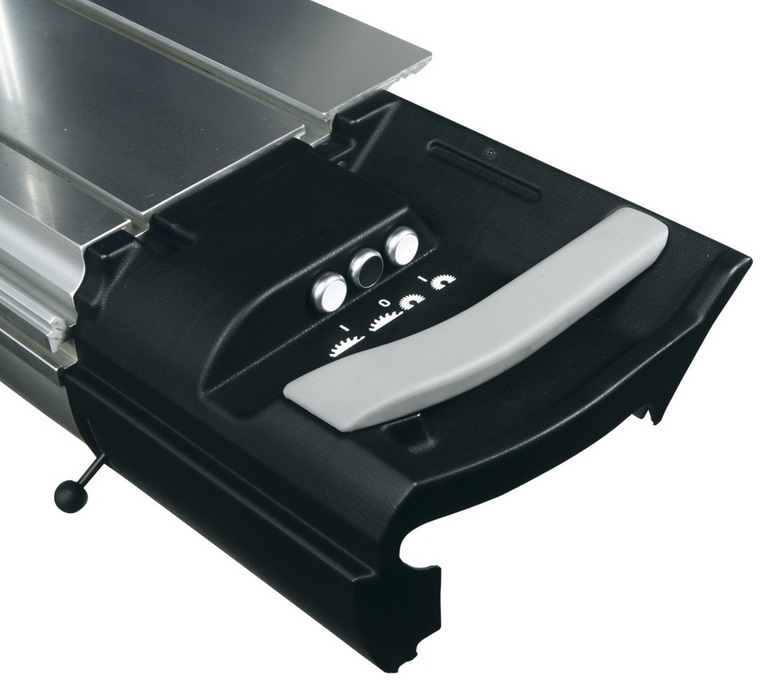

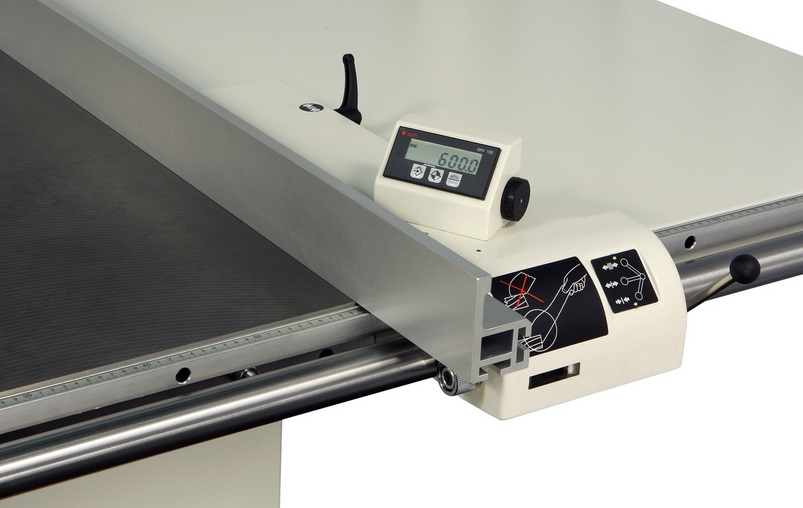

Вариант комплектации EL: Укомплектован: - Кнопками пуска/остановки двигателя на пильной каретке для основной пилы и подрезной. - Телескопическая упорная линейка с 3-мя ЖК датчиками для позиционирования перекидных упоров. Каждый ЖК датчик снабжен системой определения положения перекидного упора по магнитной ленте. - Электронный датчик (цифровой индикатор) положения параллельной напраляющей линейки (положение линейки настраивается вручную). - два возможных положения параллельной напраляющей линейки: высокое и низкое (линейка переворачивается на 90 град) Перемещиение линейки по цилиндрической направляющей (диаметром 50мм) - возможность точной настройки перемещения направляющей линейки до долей миллиметра |
10 лет гарантии на систему пильной каретки.
|
Анодированная алюминиевая подвижная каретка перемещается по высокоточным закаленным направляющим со специальной вогнутой фрезеровкой (в виде арки), которые фиксируются на каретке механически, методом вальцевания. |
Ручной подъем и наклон пильного узла с помощью маховичков, расположенных спереди станка |
Эксцентриковый прижим |

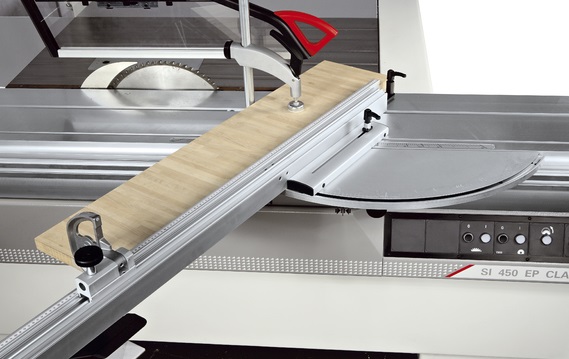

Рамный стол с быстрой настройкой телескопической упорной линейки для угловых резов |
Удлинение стола на выходе |
Каретка длиной 3200 мм |
Электродвигатель мощностью 7 кВт, 50 Гц (S6) прямой пуск двигателя - [S1] 5,5кВт 7,5лс 50 Гц (6,6кВт 9лс 60Гц) |
Подрезной узел с независимым приводом и регулировками с внешней стороны станины, оборудованный упорами для быстрой установки положения подрезной пилы |
Безопасность/Устройства защиты |
Кнопка аварийного выключения с передней стороны станка |
Защита от перегрузок |
Защитный кожух над пильным диском для установки на расклинивающий нож (вариант с электрической защитой), с вытяжным раструбом диаметром 60 мм |
Основной выключатель, запираемый на навесной замок |
Трансформатор для вспомогательной цепи низкого напряжения (110 вольт) |
Срок поставки станка – в наличии
Рекомендуемое дополнительное оснащение (действие промо не распростроняется)
57.00.51 |
Линейка для выполнения угловых резов. Укомплектована упором, выдвигающимся до 1500 мм |
O |
544 |
57.00.45 |
Дополнительное устройство для параллельных резов, быстро устанавливается на каретку, оснащено миллиметровой линейкой, выдвижным упором для размеров до 1000 мм и миллиметровой системой позиционирования для выполнения предварительного реза. Так же устройство помогает оператору базировать на станке плиты с обливочным материалом выходящим за края плиты |
O |
551 |
19.03.08 |
Подвесной защитный кожух пилы с встроенным раструбом вытяжной системы (вариант с электрической защитой) с диаметром 100 мм. Кожух может быть полностью исключен из рабочей зоны. |
O |
1.019 |
Гарантия на все оборудование – 12 месяцев с момента проведения ПНР, но не более 13 месяцев с момента вывоза станка со склада Продавца
ПНР по территории Санкт-Петербурга компания «Свик-СПб» производит бесплатно, для других регионов требуется возмещение расходов на транспорт к месту монтажа, проживание, питание специалиста.
